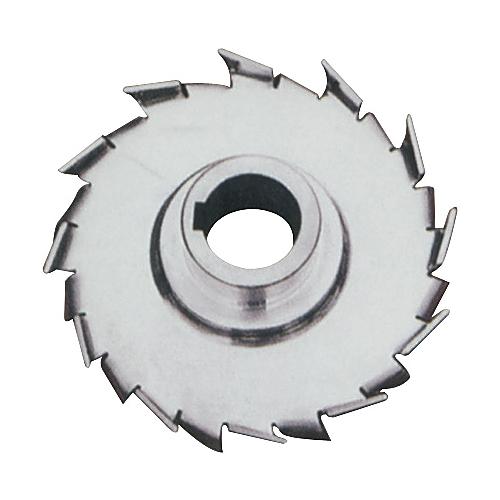

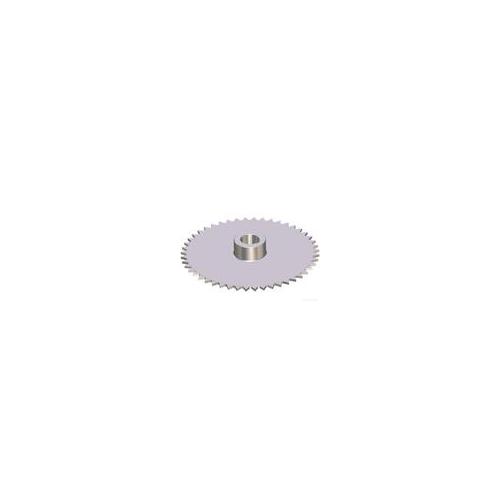

齿形圆盘搅拌器主要尺寸

DJ

d

d2

D1

d1

do

&

B

h

h1

h2

L

R

许用扭矩N.M

重量(kg)

JY

HY

BTD

150

30

45

100

M6

-

3

30

40

10

10

38

15

76.4

0.861

0.735

0.861

200

30

45

130

M6

-

3

50

40

10

10

50

20

76.4

1.283

1.058

1.06

250

40

60

170

M8

-

3

60

60

15

10

62

25

105.05

2.154

1.805

108

300

40

60

200

M8

-

4

60

60

15

10

75

30

171.9

3.816

3.146

3.25

400

50

75

270

M8

-

4

80

80

15

10

100

40

296.05

6.835

5.644

6.32

500

65

100

330

M10

M10

5

100

100

15

40

125

50

849.95

12.44

10.11

12.21

600

70

105

400

M10

M10

6

120

110

15

40

150

60

1050.5

20.699

16.68

18.31

700

80

120

470

M12

M10

6

140

120

20

40

175

70

3820

29.603

24.13

26.72

800

90

145

530

M16

M10

8

160

170

30

40

200

80

4011

51.158

41.64

46.2

900

100

145

600

M16

M10

10

180

170

30

40

225

90

5539

79.181

64.12

70.06

1000

110

180

660

M16

M12

10

200

170

30

40

250

100

7353.5

99.78

82.18

90.37

1120

120

180

750

M16

M16

12

225

170

30

50

280

110

8320

151.072

123.1

145.62

1250

140

220

830

M20

M16

12

250

220

35

60

310

125

9657

184.62

149.7

180.73

1400

150

220

930

M20

M16

14

280

220

35

60

350

140

12000

260.57

209.5

263.6

1600

160

220

1070

M20

M16

14

320

220

35

70

400

160

14300

335.667

269

355.38

1800

180

250

1200

M20

M16

16

360

230

40

80

450

180

17360

482

385.6

463.52

2000

200

250

1330

M20

M16

16

400

230

40

80

500

200

21774

586.58

468.5

530.66
