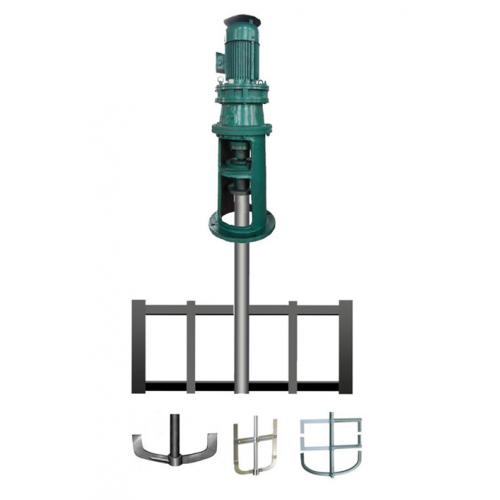

框（锚）式搅拌器

　　产品简介：

　　锚式、框式搅拌器属于同一类，统称锚框式搅拌器，该种搅拌器的叶轮桨径对罐径之比较大。使用于低粘度液体时，锚式叶轮的叶径与罐径比为0.7～0.9，对于高黏度液体则为0.8～0.95.转速通常为10～50r/min。为了增大搅拌范围和带走罐壁上的残留物或液层，锚框式搅拌器的外廓要接近搅拌罐的内壁，其底部的形状为适应罐底的轮廓也有椭圆、锥形等。为了增大对高粘度物料的搅拌范围以及提高叶轮的刚性，还常常要在锚式及框式上增加一些立叶和横梁，这样使得锚框式的结构形状出现了多种多样。

　　桨叶分类：根据其形状大致可分为锚式、椭圆框式、锥底框式、方框式以及锚框式等

　　应用领域：

　　锚框式搅拌器通常在低速下运行，在搅拌低粘度液体时不产生大的剪切力，因此它不适用于液-液和气-液分散。另一个方面，该种叶轮在罐内移动的流量大，水平回转流占支配地位，不具有良好的混合均一性，然而在罐壁附近的流速比其他叶轮，能达到大的传热膜系数，故常用于传热、晶析操作。另外，由于桨叶直径较大，且与罐底贴近，也常用它来搅拌高浓度淤浆和沉淀性淤浆。还有它也常用于高粘度流体的搅拌。

　　流动状态：不同高度上的水平环向流。

　　框（锚）式搅拌器选型

　　1. 锚框式（MKS）低速旋转时沿壁面能得到大的剪切力，可防止沉降及壁面附着，底部形状贴合椭圆形罐与中间的底轴承。

　　2. 锚带式（MDS）是螺带和框式的组合，结合了螺带式和框式搅拌器的作用。

　　3. 方框式（FKS）、方栅式（FSS），形状简单制作容易，效能同框式，中等粘度的混合、溶解更适合些。

　　4. 板框式（BKS）是一粘度范围应用很宽的高效混合叶轮，叶轮结构简单，叶轮在搅拌罐的纵剖面上的投影面积占罐的纵剖面面积比例很大。具有很高的混合效率，并有较大的剪切力，适用于固液悬浮、液液分散、以及使气体从液体表面吸入的气液传质和传热操作。

　　桨叶外缘形状与搅拌槽内壁要一致，其间仅有很小间隙,可清除附在槽壁上的粘性反应产物或堆积于槽底的固体物，保持较好的传热效果。桨叶外缘的圆周速度为0.5～1.5m/s,可用于搅拌粘度高达200Pa·s的牛顿型流体和拟塑性流体（见粘性流体流动。唯搅拌高粘度液体时，液层中有较大的停滞区。

　　选用注意事项：

　　在用于高粘度流体的搅拌时，随流体粘度的增高，罐内的流动减少，由传动装置传入的能量作为叶轮和流体的摩擦（剪切）消耗掉的比例增大。从搅拌效果看，在叶片近旁有液体的交换，然而在轴的附近则存在几乎不起搅拌作用的部分，使用变形框式叶轮（在框式上增加斜叶横梁或立叶），可视情况改善，然而仍不能全部解决问题。要使高黏度流体完全流动非要用螺带式叶轮那样具有强制液体进行挤出流动的叶轮然而，与螺带式叶轮相比，锚式叶轮的价格低，在叶径和转速相同时，锚框式搅拌器仅为螺带的2/3，因此对那些不特别强调混合效果的场合，往往选用锚式叶轮。在特殊场合，为了消除锚式叶轮剪切力不大，以及轴附近有混合死区的缺点，可以用框式叶轮与多层涡轮式叶轮组合成同轴线双周搅拌机。同时为了能利用其叶片与罐底和罐壁贴近的优点以获得更高的传热效果，还可以在锚式叶轮的叶片上安装刮板，不断刮去易于附着在罐壁上的液体。
