1德国手动阀门Z011-A DN40

3德国手动阀门Z011-A DN50

6德国手动阀门Z011-A DN65

5德国手动阀门Z011-A DN80

7德国手动阀门Z011-A DN100

2德国手动阀门Z011-A DN125

7德国手动阀门Z011-A DN150

7德国手动阀门Z011-A DN200

5德国手动阀门Z011-A DN250

0德国手动阀门Z011-A DN300

1德国手动蝶阀Z011-A DN300

德国手动蝶阀Z011-A DN250

德国限位开关SBU-AD-M208-K211-M01

德国手动蝶阀Z011-A DN50

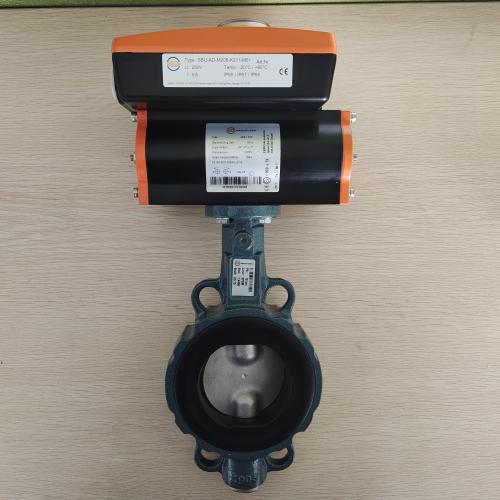

德国气动蝶阀Z011-A DN50

德国手动蝶阀Z011-A DN65

德国气动蝶阀Z011-A DN65

德国手动蝶阀Z011-A DN80

德国气动蝶阀Z011-A DN80

德国手动蝶阀Z011-A DN100

德国气动蝶阀Z011-A DN100

德国手动蝶阀Z011-A DN125

德国气动蝶阀Z011-A DN125

德国手动蝶阀Z011-A DN150

德国气动蝶阀Z011-A DN150

德国手动蝶阀Z011-A DN200

德国气动蝶阀Z011-A DN200

德国气动蝶阀Z011-A DN300

德国气动蝶阀Z011-A DN350

德国气动蝶阀Z011-A DN400

德国气动蝶阀Z014-A DN40

德国气动蝶阀Z014-A DN50

德国气动蝶阀Z014-A DN65

德国气动蝶阀Z014-A DN80

德国气动蝶阀Z014-A DN100

德国气动蝶阀Z014-A DN125

德国气动蝶阀Z014-A DN150

德国气动蝶阀Z014-A DN200

德国气动蝶阀Z014-A DN250

德国气动蝶阀Z014-A DN300

德国气动蝶阀Z014-A DN350

德国气动蝶阀Z014-A DN400

德国气动蝶阀Z014-A DN450

德国双作用气动执行器EB4.1SYD

德国双作用气动执行器EB5.1SYD

德国双作用气动执行器EB6.1SYD

德国双作用气动执行器EB8.1SYD

德国双作用气动执行器EB9.1SYD

德国双作用气动执行器EB10.1SYD

德国双作用气动执行器EB12.1SYD

德国双作用气动执行器EB14.1SYD

德国双作用气动执行器EB16.1SYD

德国电动执行器E50

德国电动执行器E65

德国电动执行器E110

德国电动执行器E160

行器基本构成

气动执行器的调节机构的种类和构造大致相同，主要是执行机构不同。因此在气动执行器介绍时分为执行机构和调节阀两部分。气动执行器由执行机构和调节阀（调节机构）两个部分组成。根据控制信号的大小，产生相应的推力，推动调节阀动作。调节阀是气动执行器的调节部分，在执行机构推力的作用下，调节阀产生一定的位移或转角，直接调节流体的流量。

执行器性能

1、气动装置额定输出力或力矩应符合 GB/T12222 和 GB/T12223 的规定

上面为薄膜式执行机构

上面为薄膜式执行机构

2、在空载情况下，对气缸内输入按《表 2》规定的气压，其动作应平稳，无卡阻及爬行现象。

3、在 0.6MPa 的空气压力下，气动装置启、闭两个方向的输出力矩或推力，其值应不小于气动装置标牌所标示的数值，且动作应灵活，不允许各部位出现变形及其他异常现象。

4、密封试验用工作压力进行试验时，从各自背压一侧泄漏出的空气量不允许超过 (3+0.15D)cm3/min（标准状态）；从端盖、输出轴处泄漏出的空气量不允许超过 (3+0.15d)cm3/min。

5、强度试验用 1.5 倍的工作压力进行试验，保持试验压力 3min 后，其缸体端盖和静密封部位不允许有渗漏及结构变形。

6、动作寿命次数，气动装置模拟气动阀门动作，在保持两个方向的输出力矩或推力能力的情况下，启闭操作的启闭次数应不低于 50000 次（启—闭循环为一次）。

7、带缓冲机构的气动装置，当活塞运动到行程终端位置时，不允许出现冲击现象。

产品名称： 中线蝶阀 Z011-A

技术参数

公称通径　　DN 20 - DN 1200

　　　　　　(DN20 仅有PN10/16)

连接法兰　 PN 6/10/16

密封等级　　EPDM

工作温度　　-40℃ 至 +200℃

　　　　　　( 与压力、介质及材质有关)

工作压力　　16 bar

产品特点

-阀门双向密封

-阀体和阀板精加工，扭矩小，使用寿命长

-阀杆上的三个轴承防止阀杆偏斜，即使使用多年以后，依然能够保很高的定位精度

-四个法兰定位孔确保时阀门位置正确

-可以单法兰安装: DN20-DN250:3bar

　　　　　　　　 DN300-DN600:2bar

 　　　　　　　　铝阀体不适用

-可任意方向安装

-免维护

-可拆卸，材料可循环使用

蝶阀型号：Z014-A

允许压力：1.6MPa

适用介质：液体、气体

适用温度：-20~160°C

连接方式：对夹支耳式

公称通径：20~600mm

阀体材质：球墨铸铁

详细介绍:

适用介质：饮用水、饮料、污水、高纯水、海水、空气、天然气、煤气、蒸汽

食品级油品、纸浆、啤酒、煤粉、面粉、颗粒粉剂、水泥、石灰浆液、混凝土、烟道气、

电厂脱硫等。

气动执行器

结合了风格，简洁的设计和实用性，美国公司提供新的S9 2/S93系列的高性能，优质的气动执行机构来适应当今市场的需求。

精密的加工制造，经济实用，节省空间。而且，模块设计，可直接安装其他配件，增加其效率和经济性。

系列 92/93气动执行机构是齿条齿轮，双活塞设计。分两种型号：双作用-90度 135度和180旋转度；弹簧复位-90度旋转。两者能理想的驱动球阀 蝶阀或旋塞阀，并应用于90度，135度和180度旋转。手轮和输出轴产生的偏心负荷正好由低摩擦系数醇缩醛轴承来承受。

系列92/93的工作压力可达140psi(10Bar)；温度范围从-40 F (-40℃)至200 F(95℃)。如需更高或更低的工作温度，请问厂家或经销商咨询。

双作用和弹簧复位执行机构都可以应用于开关或调节控制。系列 92/93也可由水或油来驱动。  系列92/93是全密封，模块式设计，维修少，操作安全，组装和拆卸容易。

内部气路(A) 经济并且无须连接管线，避免了因外露而受损。醇缩醛轴垫片(B) 和活塞导环(C) 都有很低的摩擦阻力，能吸收活塞侧向推力。气缸内壁经过珩磨，减少整体摩擦阻力。系列92/93 具有较长使用期限， 输出轴承(D)由低摩擦阻力的醇缩醛构成，位于小齿轮的顶部和底部。 输出轴承和小齿轮(E)是一体式，由镀锌合金钢制成，防腐。

开度指示(F)清晰的显示“开”或“关”的位置。易于拆除，以便人工操作。外壳(G)是挤压铝，经氧化处理防腐涂层。端盖(H)是铸压铝，防腐垫塑性涂层，能耐弱酸弱碱，石油溶剂，净化剂，无机盐，酒精，烯烃，油脂等。行程限制(I) 螺丝可调节限定气动执行机构至角度。活塞(J)由铸压铝制成。两个供气孔(K) 尺寸：1/8”NPT 适用于048执行机构。另有1/4”NPT。防爆接口为标准配置。
