温馨提示:
因行业及物料特性不同.设备具体配置差异较大
产品图片.属性.价格仅供参考.购买前需要定制.请先联xi商家。。。
技术参数:
规格型号
|
工作容积
|
运转速度
|
功率
|
外形尺寸
|
重量
|
材质厚度
|
主轴尺寸
|
减速机规格
|
|
(L)
|
(rpm)
|
(kw)
|
(mm)
|
(kg)
|
(mm)
|
(mm)
|
|
QZ-WLD-50
|
20-30
|
40
|
3
|
1000×500×510
|
210
|
3
|
67*10
|
X4
|
QZ-WLD-100
|
40-60
|
40
|
3
|
1200×570×750
|
300
|
3
|
67*10
|
X4
|
QZ-WLD-300
|
120-180
|
40
|
5.5
|
1300×950×1150
|
690
|
3
|
89*10
|
X5
|
QZ-WLD-500
|
200-300
|
40
|
7.5
|
1500×1100×1400
|
950
|
4
|
89*10
|
X6
|
QZ-WLD-1000
|
400-600
|
30
|
11
|
2000×1450×1550
|
1600
|
4
|
108*12
|
X7
|
QZ-WLD-1500
|
600-900
|
30
|
15
|
2200×1420×1790
|
1800
|
5
|
108*12
|
X7
|
QZ-WLD-2000
|
800-1200
|
30
|
15
|
2500×1500×1900
|
2000
|
5
|
121*12
|
X8
|
QZ-WLD-3000
|
1200-1800
|
30
|
18.5
|
2900×1900×2000
|
3100
|
5
|
121*12
|
X8
|
QZ-WLD-4000
|
1600-2400
|
25
|
22
|
3000×1900×2200
|
4100
|
6
|
140*12
|
X9
|
QZ-WLD-5000
|
2000-3000
|
20
|
30
|
3500×1950×2300
|
4700
|
6
|
140*12
|
X9
|
QZ-WLD-6000
|
2400-3600
|
20
|
37
|
3900×1700×2300
|
6000
|
6
|
159*12
|
X10
|
QZ-WLD-8000
|
3200-4800
|
20
|
45
|
4300×2000×3100
|
7500
|
8
|
159*12
|
X10
|
QZ-WLD-10000
|
4000-6000
|
15
|
45
|
4500×2100×2700
|
8000
|
8
|
180*12
|
X11
|
QZ-WLD-12000
|
4800-7200
|
15
|
55
|
4500×2250×2800
|
10000
|
10
|
180*12
|
X11
|
QZ-WLD-15000
|
6000-9000
|
15
|
55
|
5400×2300×3050
|
11000
|
10
|
180*12
|
X12
|
QZ-WLD-18000
|
7200-10800
|
12
|
75
|
5500×2400×3250
|
12000
|
10
|
203*12
|
K167
|
QZ-WLD-20000
|
8000-12000
|
12
|
75
|
5800×2500×3500
|
13500
|
10
|
203*12
|
K167
|
QZ-WLD-25000
|
10000-15000
|
10
|
90
|
6000×2600×3700
|
15000
|
10
|
219*12
|
K187
|
QZ-WLD-30000
|
12000-18000
|
10
|
110
|
6300×2900×3800
|
17000
|
10
|
219*12
|
K187
|
卧式螺带混合机粉体物料采用气动大开门结构形式,具有卸料快、无残余等you点;高细度物料或半流体物料采用采用手动蝶阀或者气动蝶阀。可配置加热或冷却夹套。加热方式有电加热和导热油加热两种方式。冷却工艺可直接向夹套内注入冷却水,夹套换热面积大,冷却速度快。小型号混合机采用减速机直联方式,结构简单,运行度高,维护方便。型号大的混合机采用皮带轮带动摆线减速机驱动,皮带传动的弹性连接有在超载时保护传动部件的优势。
卧式螺带混合机材质:
* 整机碳钢材质
* 与物料接触部位为304不锈钢
* 整机为304不锈钢
* 与物料接触为316L不锈钢
* 整机为316L不锈钢
* 用户特定的其它材质制作
* 材料涂层
* 材料涂层 (碳化钨)
* 用户特定的功能性材料覆层
|
出料阀:
* 翻板阀
* 球面阀
* 梅花错位阀
* 国标蝶阀
* 国标刀型闸阀
* 人工手动装置
* 气动驱动装置
* 电动驱动装置
|
设备开口:
* 标准人孔
* 人工快开加料口
* 国标标准法兰口
* 辅助加料口、排气口
* 视镜口(按需要)
* 混合时间:≈5-60分/次
* 根据需要可加变频驱动装置
|
卧式螺带混合机特点:装载系数大、设备占地面积小。螺带混合机适应性强,混合精度高,其标准偏差为十万分之三,混合变异系数CV为3-4。密封操作,运转平稳,噪声小,粉尘量少,不污染环境。
卧式双轴螺带混合机是搅拌干的、粉状的物料,起到搅拌混合均匀的目的。搅拌时机内物料受两个相反方向运动的转子运动,进行着复合运动,双轴桨叶带动物料沿着机槽内壁做顺逆两个时针旋转,靠近轴心处物料做轴心旋转,轴向由内至两侧推动,外螺旋带动靠近筒壁物料做轴心旋转,轴向由两侧至内推动,于是造成物料筒体内对流循环、剪切渗混,完成物料在较短时间内快速均匀混合。
奇卓卧式螺带混合机混合时要求所有参与混合的物料均匀分布。混合的程度分为理想混合、随机混合和完全不相混三种状态。各种物料在混合机械中的混合程度,取决于待混物料的比例、物理状态和特性,以及所用混合机械的类型和混合操作持续的时间等因素。

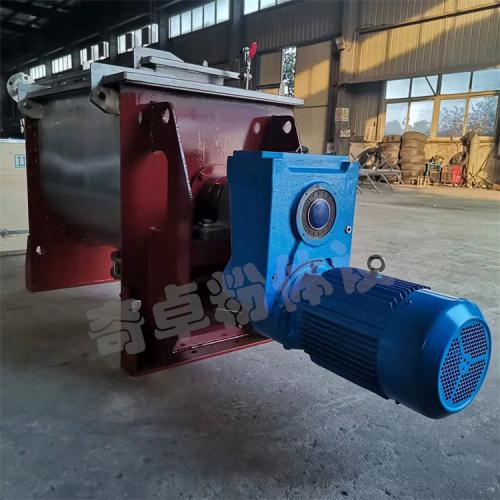

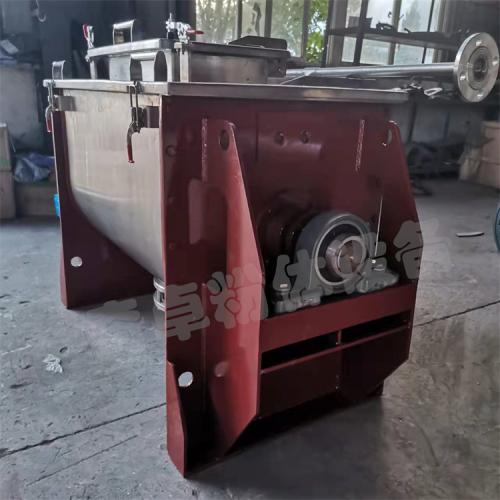

工作原理:奇卓WLD系列卧式螺带混合机由容器、螺旋搅拌叶片和传动部件组成:螺旋叶片一般做成双层或三层,外层螺旋将物料从两侧向中间汇集,内层螺旋将物料从中间两侧输送,形成对流混合。
性能特点:装载系数大、设备占地面积小;混合粘性或具有凝聚性的物料时,清洗困难。
适应物料:螺带混合机一般用于粘性或有凝聚性的粉粒体的混合以及粉粒体中添加液体及糊状物料的混合,同时由于粘性物料清洗困难的特点,适用于产量大、不经常更换品种的场合混合。
售后服务:
1.奇卓公司有多年的生产经验, 产品质量、生产技术在同行业中享有盛誉,产品出厂前都经过严格的检验和测试,合格后方予出厂。
2.奇卓混合机产品都是自行研发生产,直接面向用户,没有中间环节,为售后服务或产品的订造提供及时有力的服务。
3.奇卓粉体设备的所有产品均实行从设备到现场之日起12个月(易磨损件:轴承、油封、密封件除外)的质保期,提供技术!机器有任何的故障问题,都可以与我们进行联xi,我们会尽快为您提供维修服务。
4.由于产品种类繁多,未能逐一上架,有其它要求或者需要订制机型配件的朋友请直接与我们销售部门联xi。我公司将为广大客户提供服务,满足客户需求。
行业应用:
一、食品行业:二、化工行业:三、新材料行业:四、粉末冶金行业:五、干电池行业:六、粉体建材行业:七、陶瓷行业:八、制药行业.
