产品简介:

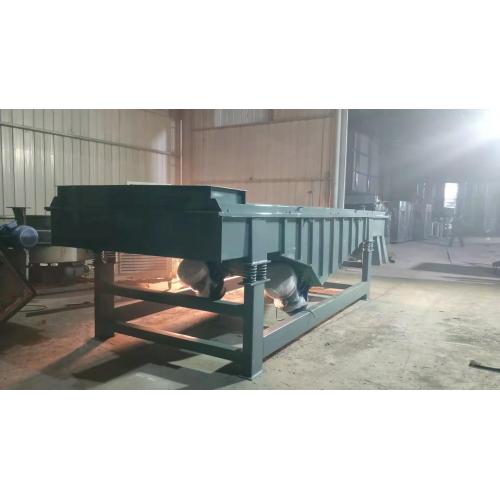

XFZ系列直线振动筛采用双振动电机驱动,当两台振动电机做同步、返向旋转时,其偏心
产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线,其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的,可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点,特别是颗粒状物料的筛选和分级,广泛应用于塑料、磨料、化工、医药、建材、粮食、碳素、化肥等行业,可筛分出7种不同粒度的物料
直线振动筛适用行业:
对粉状、颗粒状物料的筛选和分级,有独特的效果。广泛应用于化工、矿山、造纸、医药、食品、金属、陶瓷、塑料、涂料、冶金矿业等行业。
化工行业:化肥、尿素、石油焦、树脂、涂料、化妆品、油漆等。
医药行业:工业药品、中药粉、颗粒药丸、微丸等;
食品行业:大豆、板栗、小馒头、香料、糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂、金属粉末行业、矿山业等。
其它行业:塑料、磨料、废油、废水、染整废水、造纸、助剂、活性炭、碳素、建材业等。
直线振动筛是通用设备,根据不同的行业,执行标准不同,例如:食品级、医药级等,可量身定制。
型号说明
D --------------- 电机(振动源)
Z --------------- 直线(运转轨迹)
SF -------------- 筛分机
520 ------------- 筛面尺寸(500mm宽x2000mm长)
2 --------------- 两层(两层筛网三个出料口)
P --------------- (普碳钢)钢板材质
技术参数:
型号
|
外形尺寸(mm)
|
物料粒度(mm)
|
筛面倾角(°)
|
振幅(mm)
|
层数(s)
|
功率(kw)
|
XFZ520
|
500*200
|
0.074~10
|
0°~7°
|
4~8
|
1~5
|
2*(0.37~0.75)
|
XFZ525
|
500*2500
|
2*(0.37~0.75)
|
XFZ530
|
500*300
|
2*(0.55~1.1)
|
XFZ535
|
500*3500
|
2*(0.55~1.1)
|
XFZ1020
|
1000*2000
|
2*(0.55~1.1)
|
XFZ1025
|
1000*2500
|
2*(1.1~1.5)
|
XFZ1030
|
1000*3000
|
2*(1.1~1.5)
|
XFZ1035
|
1000*3500
|
2*(1.5~2.2)
|
XFZ1040
|
1000*4000
|
2*(1.5~2.2)
|
XFZ 1225
|
1200*2500
|
2*(1.5~2.2)
|
XFZ 1230
|
1200* 3000
|
2*(1.5~3)
|
XFZ 1235
|
1200*3500
|
2*(1.5~3)
|
XFZ1530
|
1500*3000
|
2*(2.2~3)
|
XFZ1535
|
1500*3500
|
2*(2.2~3)
|
XFZ1540
|
1500*4000
|
2*(2.2~3)
|
