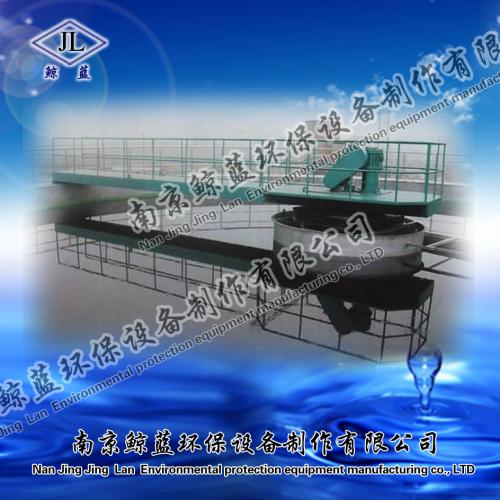

半桥式周边传动刮泥机

1、 设备名称：半桥式周边传动刮泥机

2、 用途：用于污水处理厂圆形沉淀池，将沉降在池底上的污泥刮集至池的集泥坑，以便进一步处理。

3、 主要技术参数

4、 构造及工作过程

刮泥机由桥架、驱动装置、回转支撑座、刮泥板、出水堰板及稳流筒等组成。

桥体：桥宽1.0米,材质为碳钢,桥体荷载包括250kg/m3走道负荷,***大挠度不大于跨度的L/400；工作桥上方设置栏杆和走道板。

驱动装置：周边驱动，由减速电机直接带动行走轮，带可以预调的转矩限制装置，以防止超负荷情况下损坏整个机械；驱动装置设置过载保护装置，电机为防风雨型，确保刮泥机全天候安全可靠地运行。行走轮采用优质尼龙轮，耐磨性能好，不易老化。

中心支座及集电装置：中心支座包括回转盘和带锚销的垂直轴，支撑桥架并使之转动。回转盘和锚销具有足够的强度，能抗倾覆。电力供应通过池底电缆从池边穿至池中心筒处至集电装置，并沿桥到端部驱动电机上。滑环安装在水平位置、电刷宽度在滑环的宽度范围内，两组刷握对称安装，刷握线沿走道中心线布置，刷握间及集电环间的绝缘材料抗漏电能力强。

排泥装置：刮泥板与桥之间为桁架结构，污泥刮板为L形不锈钢板，整体刮板呈对数螺旋线形，污泥收集能力强。靠近池底的边上装有氯丁橡胶板，

污泥刮板将池底污泥刮向中心泥斗，刮泥板与池底平行，可调节其距池底的距离。

刮臂采用角钢制成，刮臂支架与工作桥底部用螺栓连接，工作时臂与垂线呈一定倾角，依据刮臂重力通过刮板将污泥由池边刮向池中内集泥坑。

稳流筒采用钢板制作而成，在其上部筒端和下部筒端周围方向用圆弧钢板加固。

控制箱设有PLC控制接口，并配有电器过力矩保护装置。当有较大阻力或发生故障时，会及时发出报警和自行立行停机。

工作原理：在驱动装置的推动下，主梁绕池中心轴旋转，安装在主梁上的一组刮泥板在随主梁旋转的过程中，逐渐将沉降在池底上的污泥刮向池中心集泥坑。

产品特点

1)刮泥机运转灵活、无卡阻和松动现象，运行噪声小，电控设备动作准确、可靠。

2）刮泥机平均无故工作时间***多为24小时，使用寿命不少于20年。

2)可配套新型的传动装置，装置中的关键部件—减速器采用先进的轴装式，不用联轴器，安装中方便、结构紧凑、效率高、重量轻。

3)根据特定的要求配备过扭保护机构，可显示运行扭矩值，当扭矩达到设定值时自动报警停机，安全可靠。

5、 主要零件材质

工作桥                                 碳钢

端梁                                   碳钢

出水堰板                               不锈钢304

刮泥板                            　   不锈钢304

稳流筒                                 不锈钢304

连接紧固件　　　 　　　　　　　　　　　不锈钢304

7、供货范围：

工作桥、驱动装置、刮泥板、出水堰板、稳流筒等
