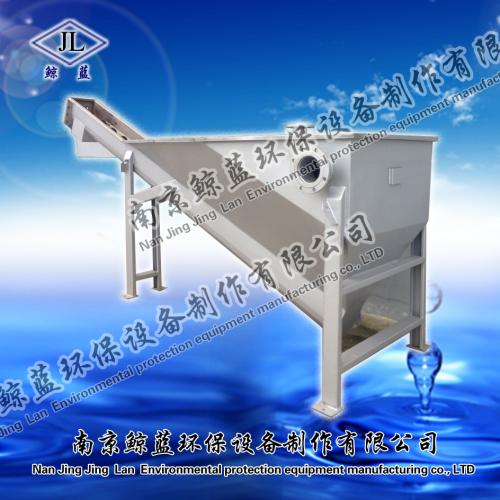

砂水分离器

1、  设备名称：螺旋式砂水分离器

2、  用途

将从沉砂池中排出的砂水混合物进行有效的砂、水分离

3、  构造及工作原理

砂水分离器的箱体由贮水槽，U形槽两部分构成，在贮水槽的上端设置进水法兰，接受自沉砂池排出的混合液，在进水口下面设置布水板，减少进水的冲力，在贮水槽的侧面设置出水法兰，回水经溢流堰板由出水口排出。U型槽体内设可换耐磨衬板，支承螺旋体。无轴螺旋由电机、减速机驱动作回转运动，无轴螺旋的位置沿长度方向可调，以解决螺旋在使用过程中可能会出现的伸长问题。

贮水槽有足够的刚度和强度。

焊接件各部位焊缝平整、光滑、均匀紧密。

砂水分离器设有观察窗口，用于检查溢流和排放装置，水槽顶部设有铰接盖板。

输砂装置螺旋的形式为无轴螺旋，其结构设计保证物料流畅、无堵塞。

砂水分离器的支撑轴承有可靠的密封，具有较强的抗污能力及耐磨、自动润滑性能。

驱动装置置于顶部，直接驱动轴头，无需联轴器。

减速箱适于倾斜放置，工作时，箱体所有结合面及轴的密封处不得有渗漏。

驱动装置具有过载保护功能，能满足24小时连续运转。

工作原理：砂水混合液从分离器一端顶部输入贮水箱，混合液中比重较大的固体如砂粒等沉淀于贮水箱下部的U型槽中，在螺旋体的推动下，砂粒沿斜置的U型槽向上提升，离开液面后继续推移一段距离，在砂粒充分脱水后从排砂口排出，而与砂水分离后的水则从溢流口排出，进入厂内污水管道。

4、  产品特点：

6.1本产品是在消化引进产品，并根据国外产品在我国污水厂的使用反馈意见而改进设计的。已获得实用新型专利两项（专利号：ZL97 236765.9和ZL97 2 36766.7）解决了国外产品衬条更换不便和螺旋位置不可调的缺点.

6.2分离效率高,可分离出粒径≥0.2mm的砂粒。

6.3结构紧凑，重量较轻。

6.4采用无轴螺旋,无水中轴承,维修方便。

6.5新型的传动装置,其关键部件—减速器为轴装式，不用联轴器，安装对中方便。驱动装置置于螺旋装置的顶部，直接驱动无轴螺旋的轴头。

6.6衬条为快装式，便于更换，减少停机时间。

6.7螺旋位置可调,便于调整其尾端和箱壁的安全间隙。
