[促销] GSGS钢丝绳牵引格栅除污机(GSGS-1000*9000)

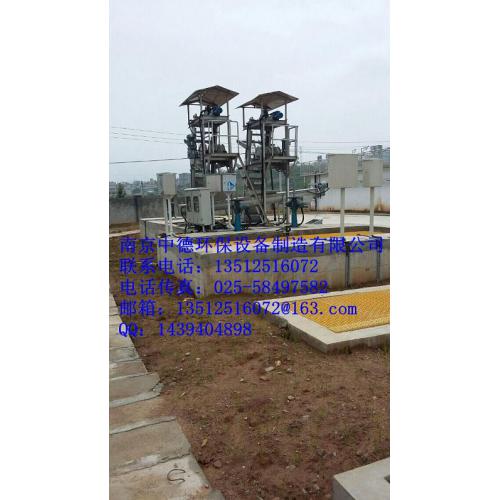

GSGS钢丝绳牵引格栅除污机
供应商参考报价:¥125000
  供应商信息
· 南京中德环保设备制造有限公司 [江苏省] 加为商业伙伴
  发送站内消息
联系人: 孙文剑
所在城市: 江苏省 南京市
详细地址: 江苏省南京市六合区金牛工业区
联系我们 更多产品 进入商铺

详细信息

GSGS钢丝绳牵引格栅除污机技术描述


一、用途、特点及工作过程
1、用途
GSGS系列除污机广泛用于给排水工程,泵站拦截水中的漂浮物或进行杂物的分离,保证水泵和后续工序安全运行。
型号表示方式:
GSGS   ———     1000 – 9000 - 10 - 70°
                                             安装角度
                                           栅隙mm
                                       栅渠深度  mm
                                     设备宽度 mm
                                     钢丝绳牵引格栅
2、特点:
结构紧凑,安装调试方便、自动化程度高,连续除污无堵塞、排渣干净,分离效果好。
3、工作过程
工作循环过程如下:在发出工作指令后,钢绳驱动装置开动放绳,耙斗从***高位置(上一循环撇渣结束处)沿导轨下行,撇渣板在自重的作用下随耙斗下降。当撇渣板复位后,耙斗在开闭耙装置(电液推杆)的推动下通过中间钢绳的牵引张开并继续下行,直至抵达渠(井)底下限位,因限位杆阻挡,小车停动而钢绳松驰,松绳开关动作,启动电液推杆后缩,放松中间钢绳,使耙斗在自重的作用下闭合。待耙齿揷入格栅间隙后,钢绳驱动装置开动收绳,进一步强制耙斗完全闭合后耙斗和斗车沿导轨上行,清除并输送被格栅拦截的栅渣,直至触及撇渣板,在两者相对运动的作用下,栅渣被撇出经导渣板落入盛渣桶(或输送机),完成了一个工作循环。
在工作过程中,如遇意外障碍导致钢绳驱动装置过扭,当其扭矩达设定值时,即自行报警停机;如耙斗开闭装置过载,电液推杆液压上升达设定值时,溢流阀动作确保系统安全。
电气控制
GSGS系列为定时自动工作,间隔周期(***大历时4小时)每次启动后动作次数可以设定,在停机时段如格栅意外堵塞,使栅前水位达设定的事故高水位时,除污机可立即开动而不受周期的限制。在除污机驱动装置过扭、过电流时将断电报警。

二、主要技术参数及外形图
参数意义:
W0:栅宽度  1000mm
W1:渠宽度  1100mm
    a: 安装角度   70°
H:渠深      9000mm
H1:排渣高度   900mm
s:栅隙      10mm
h :栅前水深    750mm
注:以下示意简图仅供用户安装参考,并不代表所供设备的预埋件和外形图尺寸,具体见我方前期提供的预埋件图。
三、设备安装调试要求
1、起吊安装前检查基础尺寸是否与机座尺寸相等;
2、机器放入基础,待就位正确后,将垫板与顶埋铁焊牢;
3、部件全部安装好后,进行调试(在技术员指导下)。
4、 调试好后,可以接入远程控制端子。实现自动化控制。
5、检查减速机的润滑油是否到油面线,不足时用30号机械油加至面线,并定期检查油量;
6、接通电源空载运转正常后,再投入负载运转;
7、在运转过程中,如纤维杂物等阻塞齿耙链时,应及时清理,以免影响设备的正常运转;
8、如出现过载,设备过在装置启动,会立即停止设备,待处理过异物后,才可以通电。
9、滚动轴承用黄油润滑,定期用黄油***在油咀注入。
四、电控箱安装使用与保养
安装使用说明:
额定电压为380V,接地电阻小于4Ω,接地应安全可靠。
1、打开电控,箱内合上断路器;
2、根据需要按箱门上的按钮进行控制;
3、不使用时***好分断断路器,并锁好箱门;
4、该电控箱为户外型,防护等级为IP55
特殊要求的控制另附图说明。
保养:
1、应定时对电控箱进行检查,是否有触点松开,应去除灰尘;
2、如果不小心让水进入,应停止使用,可以晾干或风干;
3、应管理好电控箱,不让外人打开及破坏;
4、应由专职电工保养和维修。
