[促销] GSHZ回转式格栅除污机(GSHZ-1100*7.5)

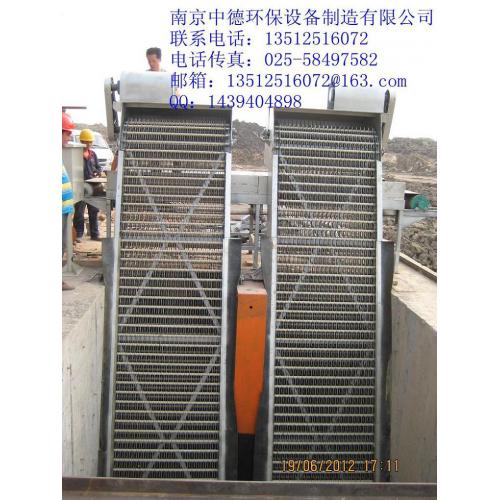

GSHZ回转式格栅除污机
供应商参考报价:¥120000
  供应商信息
· 南京中德环保设备制造有限公司 [江苏省] 加为商业伙伴
  发送站内消息
联系人: 孙文剑
所在城市: 江苏省 南京市
详细地址: 江苏省南京市六合区金牛工业区
联系我们 更多产品 进入商铺

详细信息

回转式格栅除污机技术性能描述



1.供货范围

我方成套提供装配完整的格栅除污机及安全、有效运行所需的附件:

·驱动装置(电机、减速机)

·链条

·耙齿

·回转轴

·链轮

·导轮

·支撑架体

·清渣机构

·所有联接附件、二次埋件、地脚螺栓

2.主要技术参数:



设备名称

回转式格栅除污机

型号

GSHZ-1100×7.5

数量(台)

2

格栅间隙(mm)

20

渠宽(mm)

1100

渠深(m)

7.5

有效栅宽(mm)

900

安装角度

70°

功率

1.5KW

电机防护等级

IP55

绝缘等级

F级

电源

380V /50HZ/三相

3.用途

该机型为链传动耙齿回转式机械格栅除污机,适用于污水和雨水泵站及污水处理厂, 拦截和去除污水中较大杂质、漂浮物和悬浮物,减轻后续工序负荷。

4.构造及工作过程

    回转式格栅除污机是由若干耙齿装配在回转链上,随着链条做回转运动,将栅前拦截的污物带出水面,并随着链条的回转运动将污物自卸到格栅后的输送机中,液体则通过耙齿间形成的栅隙流过去,整个工作状态连续进行。

5.本公司产品特点

(1)结构紧凑,整机性能好,通水面积大,运行稳定可靠。

(2)操作简单,清污效果好,效率高,寿命长。

(3)维修方便,栅体水下部分无固定螺丝。

(4)格栅回转循环、捞渣、除污工作实行全自动控制。

(5)具有自动、点动、急停、切断等控制功能,便利运行与维护保养。

(6)每台清污机配置一套控制箱(户内),电气元件全部采用国内外名牌产品,并可根据用户要求预留PLC接口。

(7)具有机械、电气双重过载保护装置。

A.机械保护措施:在传动链轮中设有安全销,能在过载情况下瞬间切断安全销,预防传动件损坏。

B.电气保护:在电气设计中设有过流保护,保证在设备出现故障后能有效地保护电机不被烧坏。

(8)清污机的链条采用不锈钢材料,链条的小转轮也为不锈钢材料;链条水下导向部分采用滑道方式,无须加润滑油,从而使链条不易被污物卡住。

(9)驱动装置设有防护罩,既满足室外安装的要求,又便于检查和维修;

(10)在链条和耙齿之间设置链板,与设备的堵水边角钢形成封闭结构,使齿耙链成为封闭式链条,从而阻止了垃圾进入机内运行轨道,防止链条梗死等故障;

(11)当齿耙链运行到设备后部时,齿耙间发生相对位移,进行自清理运动,栅渣落入栅渣小车中。因而不会发生堵塞现象,故日常维修的工作量很少且格栅底部不会有污物堆积死角。

(12)设备进行安装时,与沟壁接触的两侧用橡胶密封带密封,并用钢压条固定;底部耙齿链前设有一平板及橡胶密封带,达到设备与土建密封,防止水中杂质流漏。

(13)在设备上部两侧设有检修孔板,即使由于大的杂物使耙齿及其它部件损坏,也只要在工作平台更换损坏的耙齿和零件,勿需水下维修,不影响过水流量。

6.材质

格栅框架        碳钢防腐

耙齿            不锈钢(SS304)

传动部件        不锈钢(SS304)

7. 验收标准

设计、制造、试验及验收均执行建设部行业标准CJ/T3848-1995〔平面格栅除污机〕。

8.其他技术说明

8.1出厂检测与验收

每台设备经检查试验合格,并附有产品合格证、使用维护说明书、外购件的质保书和合格证。

设备出厂前,在厂内进行整机空载试运转,检验项目应包括:外观检查、各种材料的检验、齿耙额定载荷的检测、链条各链板与销轴的连接检查、机座的焊接和紧固件连接的检查、噪声的检测、以及其他项目的检测。

产品出厂前检验由买方派员到加工现场参加检测和验收。我方于试验前7天通知买方派代表。

8.2现场安装与验收

       8.2.1设备到现场后,我方的技术代表到工作现场负责安装。

       8.2.2在全部设备安装后,我方负责进行运行调试和现场测试,并进行工作现场培训。调试后,清污机空转试验不少于4小时。测试内容及测试结果满足标书的各项技术要求,并得到买方的认可。测试记录交予买方。如测试结果不符合要求,我方负责免费更换。现场测量工具由我方自备。

8.3铭牌与标志

铭牌固定在明显的位置。铭牌内容如下:

设备名称、设备型号、主要技术参数、电机功率、电压等级、出厂日期、出厂编号等。

铭牌装在设备合适、显著的位置上。

8.4 运输、包装

我方保证运输过程中设备均有牢固的包装,防腐层不会损坏,确保设备安全到达交货地点。

8.5耗材和专用工具

我方提供设备中必要的随机耗材、专用工具,并按质保期内的用量列出耗材的名称、数量,并按此内容供货。
