[促销] JBJ折桨式搅拌机(JBJ-1000)

JBJ折桨式搅拌机
供应商参考报价:¥6500
  供应商信息
· 南京中德环保设备制造有限公司 [江苏省] 加为商业伙伴
  发送站内消息
联系人: 孙文剑
所在城市: 江苏省 南京市
详细地址: 江苏省南京市六合区金牛工业区
联系我们 更多产品 进入商铺

详细信息

桨式搅拌机技术描述
1. 特点:
1、高速分散机适用于一切液体的预混合、分散、调色等工作。
2、生产效率高,液压升降,机架回转灵活。
3、搅拌、分散时空气吸留极少,可使物料迅速溶解,颗粒变小。
4、混合与调匀效果均好。
5、该机型特别适用于大批量生产选用。

2.用途:

广泛适用于涂料、燃料、油墨、造纸、胶粘剂、医药、化工等行业对两种或多种液体和固体粉状物进行搅拌、调和、溶解和分散。运行时能形成的流动状态是上下两个循环流和较强的湍流。
3.主要技术参数


JBJ桨式搅拌机主要技术参数及安装尺寸,见下表及图












4.构造

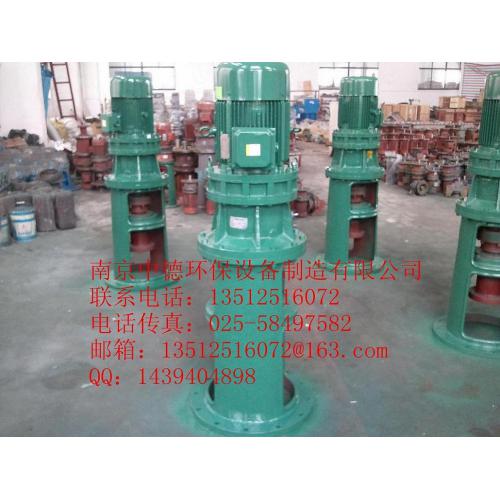

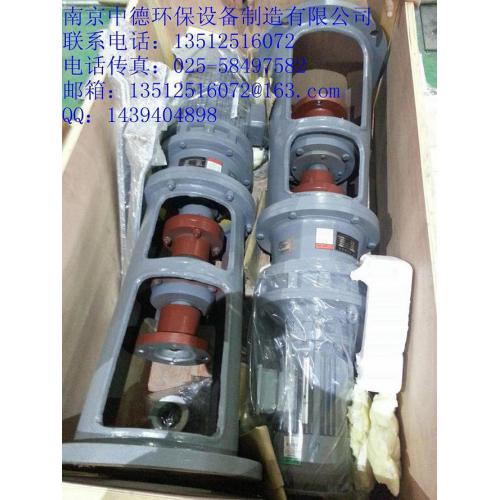

搅拌机包括工作部分(垂直搅拌轴、搅拌机)、支撑部分(轴承装置、机座)和驱动部分(电动机、减速机)及连接附件等。
搅拌机驱动装置安装在反应池的顶部,电动机和减速机间采用法兰连接,以便于安装和维护。
电机为户外型,绝缘等级F,防护等级为IP55
1)减速机
A.每台搅拌机配备一台减速机,减速机采用K-H-V行星传动原理以及短辐摆线齿形相结合的新颖传动机械,此减速机具有强大的承载能力,高减速比,高传动效率,***小的体积,极低的噪音以及较长的使用寿命。在指定的运行范围内,减速机能连续运行。
B.减速机所有的传动部件都经过严格处理,精密加工,研磨,接触和润滑良好,运行平稳,噪音低,输出轴和输入轴均无附加的轴向力,使用寿命长。
C 电动机、摆线轮和所有轴承的更换及加油系统的维修方便,减速机上安有起重吊耳。
D 所有支撑轴承都为抗磨损球形或圆柱型轴承。减速机中所有抗磨轴承的使用寿命达到50,000小时以上。
E 露在减速机外部的轴承用油脂润滑,安装时用油脂调整、密封。其它轴承和摆线轮采用油杯连续溅喷润滑,或油泵连续润滑。
F 减速机有防渗油装置,并用油尺控制正常的油位。
G 为承担传动轴及叶轮的重量,防止运行时由于荷载作用导致的轴倾斜,以及防止当搅拌机运行时齿轮不对中,减速机的输出轴具有足够的尺寸和刚度。
2)传动轴
A. 传动轴用碳钢管制成。制成后进行退火处理,桨式搅拌机传动轴为悬臂轴,不采用底部固定轴承。轴表面无缺损杂质,以消除它对轴的疲劳强度和耐腐蚀性的影响。轴的线性、垂直度以及精确度准确,每米轴长,***大允许偏差为1mm
B 动轴的叶轮槽在设计上应考虑叶轮的上下移动,***小间距为150mm,叶轮的移动不影响其它装置。
C 搅拌机轴用不锈钢D型夹壳联轴器与输出轴连接,连接充分对中。
D 传动轴的设计不设稳定器,其运行速度限定在***调和振动频率的65%以内。对临界速度、扭矩和弯力的计算都充分考虑桨叶和转轴的质量和惯性。
4)桨叶
叶片材质为碳钢。
5)驱动电机
A.电动机为卧式交流鼠笼感应电动机,其设计、制造和出厂实验都应符合相应标准,防滴漏型,380V、三相、50HZ,输出功率保证不超过电动机铭牌上所示功率。
B.电动机在海拔3000m的高度运行,保证能满足额定功率。
C.电动机的功率能够满足搅拌机的特定需要。
5.材质及防腐
搅拌机水下部件(轴及桨叶)采用碳钢材质并z做防腐处理。
6.供货范围
     主轴、搅拌叶片、驱动装置及连接附件等。
