[促销] QJB潜水推流器(QJB5/4-1800/2-63/P)

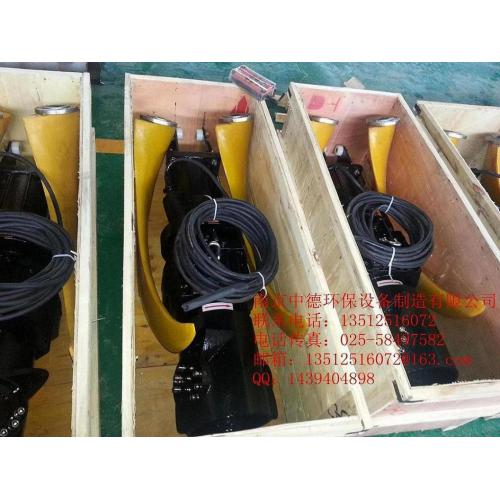

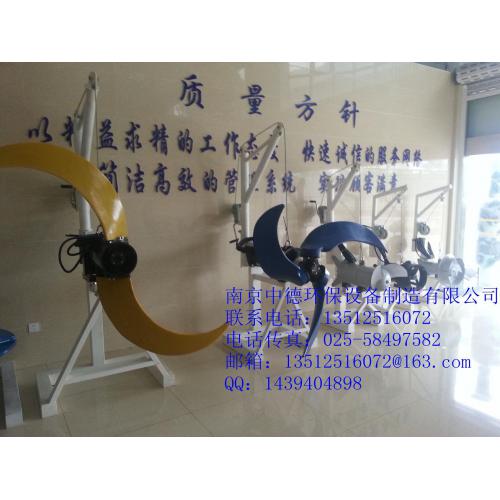

QJB潜水推流器
供应商参考报价:¥18000
  供应商信息
· 南京中德环保设备制造有限公司 [江苏省] 加为商业伙伴
  发送站内消息
联系人: 孙文剑
所在城市: 江苏省 南京市
详细地址: 江苏省南京市六合区金牛工业区
联系我们 更多产品 进入商铺

详细信息

潜水推流器技术描述
设备名称       潜水推流器
1. 型号规格          QJB5/4-1800/2-63/P
2. 主要技术参数
 型号 QJB5/4-1800/2-63/P
 电机功率 5.0kW
 叶轮转速 63rpm
 叶轮直径 1800mm
 电机保护等级 IP68
 电机绝缘等级 F
3. 用途
用于生物处理池、曝气池或厌氧池中进行低速搅拌,其产生低切向流的强力水流,可用于池中水循环及硝化、脱氮和除磷阶段创建水流,以使池中泥水充分混合又不致产生淤积的作用。
4.使用条件
潜水推流器适用于各种生活污水和工业废水的处理过程中,在下列条件下设备可正常连续运行:
4.1***高介质温度不超过40℃;
4.2介质的PH值在5~9之间;
4.3介质密度不超过1150kg/m3;
4.4长期潜水运行,潜水深度一般不超过20m;
4..5池子容积在1000-3000m3,黏度可达到50CP;池容积在500-700m3,黏度可达1000CP。
5.技术性能
5.1 潜水搅拌机转动平衡自如,保证无卡死,停滞,振动等现象;
5.2 潜水搅拌机出厂前作密封气压实验,实验压力为3kg/m2,历时5分钟无泄漏现象;
5.3 潜水搅拌机采用双机械密封结构和唇形密封组织,机械密封保证在8000小时内可靠运行而不需更换;
5.4 潜水搅拌机引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆,单台标准配置长度10m,电缆密封头采用特殊硫化处理,以防电缆外皮破损,渗水至电机;
5.5 潜水搅拌机表面喷涂防腐漆,其表面光亮,无污损,,碰伤,裂痕等现象;电机壳体的底漆为PVC环氧树脂,面为氯化橡胶涂料;
5.6 潜水搅拌机油室内设有密封泄漏保护装置;
5.7 潜水搅拌机引出电缆中双色线(黄/绿)规定为接地线,联接可靠。接地标志明显,在使用期内不易磨灭;
5.8 潜水搅拌机桨叶及转子采用动平衡试验,平衡精度为G6.3;
5.9 水下搅拌机可沿水平方向在120°范围内旋转,任意调整推流角度。
6.使用寿命
  潜水搅拌机在规定的条件下,首次故障前平均运行时间不小于10000小时,整机使用寿命不小于15年。
7.结构设计
7.1接线盒
接线盒与周围液体、电机部分完全密封隔离;冷却:电机定子由周围的液体冷却。
7.2减速机
采用硬齿面齿轮传动,以降低叶轮转速。设计结构紧凑,外形美观流畅。负载能力强;启动瞬间主机震动小、运行平稳;噪音低;齿轮传动比分级精细,速比大,能很好的保护电机和轴承,寿命长。
7.3叶片
叶片为双香蕉形,用高密复合聚胺酯浇铸,有效防止了叶片的断裂问题;叶片进口边向后弯曲,具有永久自动清洗性能;采用法兰式锁紧螺母紧固在轴上,在起吊维修时,容易拆卸更换。
7.4电机
采用全淹没式鼠笼型感应电机,潜水电机四级绕组,S1级,定子绕组绝缘等级为F级,防护等级IP68。电机可连续搅拌40℃的介质,定子绕组的平均温升不超过85℃,每小时至少能起动12次,而不引起任何有害影响,在运行时,不会发生过载现象,保证连续及间歇运行。额定电压为380V,三相,50Hz。电机的允许电压波动为±10%。

7.5油室
润滑并冷却密封装置,轴承座及减速箱与电机和液体之间,油室起着减震和消音的作用,必要时可埋置一个气囊装置以减少和降低油室内的压力上升。
7.6轴承
    电机轴由两个轴承支承,支承轴承为双列球轴承;而主轴承为双列球面滚子轴承;叶轮轴由一个双列角接触球轴承和一个圆柱滚子轴承支撑;轴承均与被搅拌液体隔离,并用油脂润滑。搅拌器轴承的运行寿命大于60000小时。
7.7轴密封
搅拌机有两个机械密封和一个唇形密封组成。密封装置材料:碳化钨--碳化钨。
7.8 机械密封
    每个轮轴配备串联式双层独立的旋转轴机械密封系统,密封装置在一只油箱内运行。机械密封设计寿命大于25000小时。
7.9监测系统
定子绕组中装有两个热敏开关,热敏开关在125℃动作,正常情况下,电机的温度不超过85℃,超温后电机停止转动并报警。
采用水泄漏传感器,以探测定子室中的水。当水泄漏传感器动作时,将使电机停止转并报警。
7.10控制系统(用户可自行配置)
控制箱可实现设备的自保护,具有过热、过流和泄漏保护功能,可预留PLC接口。
8.材料
外壳                        GG25灰铸铁
叶轮                        复合聚胺酯
主轴                        不锈钢2Cr13
机械密封                    碳化钨--碳化钨
导杆                        碳钢或不锈钢ASTM304(用户可自行选择材质)
起吊支架                    碳钢或不锈钢ASTM304(用户可自行选择材质)
提升链                      碳钢或不锈钢ASTM304(用户可自行选择材质)
静密封材料                  丁晴橡胶
紧固件                      不锈钢ASTM304
轴承                        NSK
潜水电机                    南京制泵集团电机厂
9.配套范围
装配完整的水下推进器:
※ 潜水电机
※ 全套提升装置、导杆、支架、起吊链等
※ 10米潜水电缆、接线盒
※ 所有连接附件、地脚螺栓
※ 控制箱(用户可自行配置)
10.制造标准
    中华人民共和国城镇建设行业标准 潜水搅拌机标准号:CJ/T109-2000
