ZTA悬挂式齿轮减速机应用范围
    (1)输入转速一般n1≤1500r/min。
    (2)齿轮传动圆周速度不大于20m/s。
    (3)工作环境-40-50℃，如果低于O℃，启动前润滑油应预热至0℃以上，本减速器可用于正反两个方向运转。
    (4)可广泛用于冶金、矿山、化工、建材、起重、运输、纺织．造纸、仪器、塑料、橡胶、工程机械、能源等工业部门。 DXG悬挂式减速机的型号：256，322，364，434，498，550，625，710，850

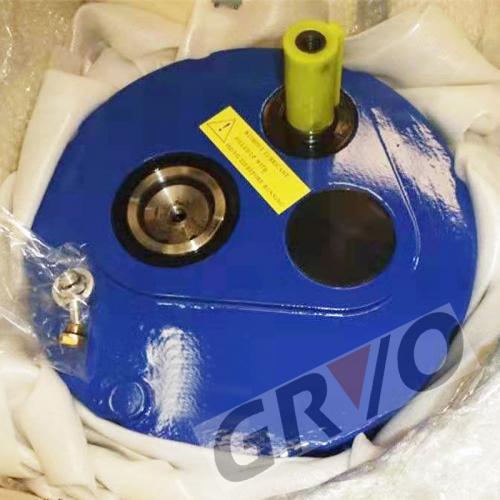

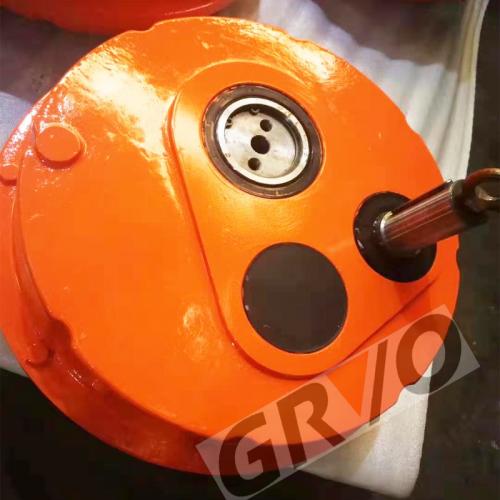

ATA系列悬挂式减速机是一种硬齿面减速机，具有体积小，重量轻，承载能力大，效率高，结构简单，安装维护方便等特点。悬挂式减速机输入轴与电机采用皮带轮连结，输出采用空心轴单键连结，可直接悬挂在主机轴上，可代替电动滚筒作为带式输送机和提升机的动力源，及其他需要悬挂安装的通用机械上。悬挂式减速机广泛用于农业、商业、邮电业、食品工业、烟草工业、汽车工业、水泥工业、采矿业、旅游业等。

产品特点：
1.  机体表面凹凸具有散热作用，吸震强，低温升，低噪音。
2.  密封性能好，对工作环境适应性强。
3.  传动精度高，特别适应在有频繁启动的场合工作，可连接各类减 速机及配置各类型电机驱动，可安装在90度传动操作位置。
4.  关键零部位采用了高耐磨材料，并经过特种热处理，具有加工精度高，传动平稳，体积小，承载能力大，寿命长等特点。
安装维护：
1.  高速轴及其他零件配合，不允许直接锤击，可用轴端螺孔旋入螺钉，压入联结件。
2.  悬挂式减速机安装后用手转动无卡死现象后，方可试车。
3.  在没有负载的条件下，运行2小时如发现声音异响、发热过度或漏油等现象，应立即停车消除。
4.  安装扭力臂时应尽量使扭力臂与其固定点和输出轴连线垂直，偏差应为+10°，并应使扭力臂处于拉伸应力状态。
5.  悬挂式减速机在操作满300小时后应进行***次换油，用合适的清洁剂冲洗齿轮结构。不要把矿物油和合成油混合使用。定期检查油的水平面，每半年或运行2500小时换油一次。

ZTA悬挂式齿轮减速机应用范围
    (1)输入转速一般n1≤1500r/min。
    (2)齿轮传动圆周速度不大于20m/s。
    (3)工作环境-40-50℃，如果低于O℃，启动前润滑油应预热至0℃以上，本减速器可用于正反两个方向运转。
    (4)可广泛用于冶金、矿山、化工、建材、起重、运输、纺织．造纸、仪器、塑料、橡胶、工程机械、能源等工业部门。 DXG悬挂式减速机的型号：256，322，364，434，498，550，625，710，850

ZTA35,ZTA40,ZTA45,ZTA50,ZTA60,ZTA70,ZTA80,ZTA90,

出力：6W、15W、25W、40W、60W、

90W、120W

电压：单相AC110V、AC220V50/60Hz

回转速度：0.8 RPM-1500RPM

 运转方式为30分钟定格
的不同：感应式马达瞬间切换正反转会生旋转磁场和逆方向的转矩差，故不
能带负载旋转时暂态切换方向，附阻60mm*60mm) 2IK6GN-C     2IK6GN-CM    2IK6RGN-C    2IK6RGN-CM2RK6GN-C    2RK6GN-CM   2RK6RGN-C    2RK6GN-CM15W电机（法兰70mm*70mm)3IK15GN-C     3IK15GN-CM    3IK15RGN-C    3IK15RGN-CM
3RK15GN-C    3RK15GN-CM   3RK15RGN-C    3RK15GN-CM25W电机（法兰80mm*80mm)4IK25GN-C     4IK25GN-CM    4IK25RGN-C    4IK25RGN-CM     4IK25GN-Y     4IK25GN-YM
4RK25GN-C    4RK25GN-CM   4RK25RGN-C    4RK25GN-CM      4RK25GN-Y    4RK25GN-YM40W电机（法兰90mm*90mm)5RK40GN-C    5RK40GN-CM   5RK40RGN-C    5RK40GN-CM      5RK40GN-Y    5RK40GN-YM60W电机（法兰90mm*90mm)IK60GN-CF     5IK60GN-CM    5IK60RGN-CF    5IK60RGN-CM     5IK60GN-YF     5IK60GN-YM
5RK60GN-CF    5RK60GN-CM   5RK60RGN-CF    5RK60GN-CM      5RK60GN-YF    5RK60GN-YM
5IK60GU-CF     5IK60GU-CM    5IK60RGU-CF    5IK60RGU-CM     5IK60GU-YF     5IK60GU-YM
5RK60GU-CF    5RK60GU-CM   5RK60RGU-CF    5RK60GU-CM      5RK60GU-YF    5RK60GU-YM90W电机（法兰90mm*90mm)5IK90GN-CF     5IK90GN-CM    5IK90RGN-CF    5IK90RGN-CM     5IK90GN-YF     5IK90GN-YM
5RK90GN-CF    5RK90GN-CM   5RK90RGN-CF    5RK90GN-CM      5RK90GN-YF    5RK90GN-YM
5IK90GU-CF     5IK90GU-CM    5IK90RGU-CF    5IK90RGU-CM     5IK90GU-YF     5IK90GU-YM
5RK90GU-CF    5RK90GU-CM   5RK90RGU-CF    5RK90GU-CM      5RK90GU-YF    5RK90GU-YM

120W电机（法兰90mm*90mm)5IK120GN-CF     5IK120GN-CM    5IK120RGN-CF    5IK120RGN-CM     5IK120GN-YF     5IK120GN-YM
5RK120GN-CF    5RK120GN-CM   5RK120RGN-CF    5RK120GN-CM      5RK120GN-YF    5RK120GN-YM
5IK120GU-CF     5IK120GU-CM    5IK120RGU-CF    5IK120RGU-CM     5IK120GU-YF     5IK120GU-YM
5RK120GU-CF    5RK120GU-CM   5RK120RGU-CF    5RK120GU-CM      5RK120GU-YF    5RK120GU-YM

 6RK140GU-CF    6RK140GU-CM   6RK140RGU-CF    6RK140GU-CM      5RK140GU-YF    6RK140GU-YM

150W电机（法兰90mm*90mm)

5IK140GN-CF     5IK140GN-CM    5IK140RGN-CF    5IK140RGN-CM     5IK140GN-YF     5IK140GN-YM
5RK140GN-CF    5RK140GN-CM   5RK140RGN-CF    5RK140GN-CM      5RK140GN-YF    5RK140GN-YM
5IK140GU-CF     5IK140GU-CM    5IK140RGU-CF    5IK140RGU-CM     5IK140GU-YF     5IK140GU-YM
5RK140GU-CF    5RK140GU-CM   5RK140RGU-CF    5RK140GU-CM      5RK140GU-YF    5RK140GU-YM

140W电机（法兰90mm*90mm) (法兰104mm*104mm)

5IK140GN-CF     5IK140GN-CM    5IK140RGN-CF    5IK140RGN-CM     5IK140GN-YF     5IK140GN-YM
5RK140GN-CF    5RK140GN-CM   5RK140RGN-CF    5RK140GN-CM      5RK140GN-YF    5RK140GN-YM
5IK140GU-CF     5IK140GU-CM    5IK140RGU-CF    5IK140RGU-CM     5IK140GU-YF     5IK140GU-YM
5RK140GU-CF    5RK140GU-CM   5RK140RGU-CF    5RK140GU-CM      5RK140GU-YF    5RK140GU-YM
6IK140GN-CF     6IK140GN-CM    6IK140RGN-CF    6IK140RGN-CM     6IK140GN-YF     6IK140GN-YM
6RK140GN-CF    6RK140GN-CM   6RK140RGN-CF    6RK140GN-CM      5RK140GN-YF    6RK140GN-YM
6IK140GU-CF     6IK140GU-CM    6IK140RGU-CF    6IK140RGU-CM     5IK140GU-YF     6IK140GU-YM

180W电机（法兰90mm*90mm) (法兰104mm*104mm)5IK180GN-CF     5IK180GN-CM    5IK180RGN-CF    5IK180RGN-CM     5IK180GN-YF     5IK180GN-YM
5RK180GN-CF    5RK180GN-CM   5RK180RGN-CF    5RK180GN-CM      5RK180GN-YF    5RK180GN-YM
5IK180GU-CF     5IK180GU-CM    5IK180RGU-CF    5IK180RGU-CM     5IK180GU-YF     5IK180GU-YM
5RK180GU-CF    5RK180GU-CM   5RK180RGU-CF    5RK180GU-CM      5RK180GU-YF    5RK180GU-YM
6IK180GN-CF     6IK180GN-CM    6IK180RGN-CF    6IK180RGN-CM     6IK180GN-YF     6IK180GN-YM
6RK180GN-CF    6RK180GN-CM   6RK180RGN-CF    6RK180GN-CM      5RK180GN-YF    6RK180GN-YM
6IK180GU-CF     6IK180GU-CM    6IK180RGU-CF    6IK180RGU-CM     5IK180GU-YF     6IK180GU-YM
6RK180GU-CF    6RK180GU-CM   6RK180RGU-CF    6RK180GU-CM      5RK180GU-YF    6RK180GU-YM200W电机（法兰90mm*90mm) (法兰104mm*104mm)5IK200GN-CF     5IK200GN-CM    5IK200RGN-CF    5IK200RGN-CM     5IK200GN-YF     5IK200GN-YM
5RK200GN-CF    5RK200GN-CM   5RK200RGN-CF    5RK200GN-CM      5RK200GN-YF    5RK200GN-YM
5IK200GU-CF     5IK200GU-CM    5IK200RGU-CF    5IK200RGU-CM     5IK200GU-YF     5IK200GU-YM
5RK200GU-CF    5RK200GU-CM   5RK200RGU-CF    5RK200GU-CM      5RK200GU-YF    5RK200GU-YM
6IK200GN-CF     6IK200GN-CM    6IK200RGN-CF    6IK200RGN-CM     6IK200GN-YF     6IK200GN-YM
6RK200GN-CF    6RK200GN-CM   6RK200RGN-CF    6RK200GN-CM      5RK200GN-YF    6RK200GN-YM
6IK200GU-CF     6IK200GU-CM    6IK200RGU-CF    6IK200RGU-CM     5IK200GU-YF     6IK200GU-YM
6RK200GU-CF    6RK200GU-CM   6RK200RGU-CF    6RK200GU-CM      5RK200GU-YF    6RK200GU-YM

 250W电机 (法兰104mm*104mm)6IK250GN-CF     6IK250GN-CM    6IK250RGN-CF    6IK250RGN-CM     6IK250GN-YF     6IK250GN-YM
6RK250GN-CF    6RK250GN-CM   6RK250RGN-CF    6RK250GN-CM      5RK250GN-YF    6RK250GN-YM
6IK250GU-CF     6IK250GU-CM    6IK250RGU-CF    6IK250RGU-CM     5IK250GU-YF     6IK250GU-YM
6RK250GU-CF    6RK250GU-CM   6RK250RGU-CF    6RK250GU-CM      5RK250GU-YF    6RK250GU-YM

注：(5IK90RGU-CMF/5GU50K)－－-从左到右依次代表的意思为：
      5－－－－-法兰外观尺寸为90*90mm（2-6分别：60、70、80、90、104）
      IK－－－－感应式（RK－－附阻尼制动可逆式）
      90－－-出力90W（6-250分别为不同功率电机）
      R－－－－表示为调速马达
      GU－－轴径为15mm，加强型（GN－－轴径为12mm，一般型）
      C－－－－额定电压单相220V（A-单相110V  S-三相220V  U-三相380V   Y-三相220V/380V）
      M－－－－附电磁制动（F－－附风扇）
      5－－－－外形
