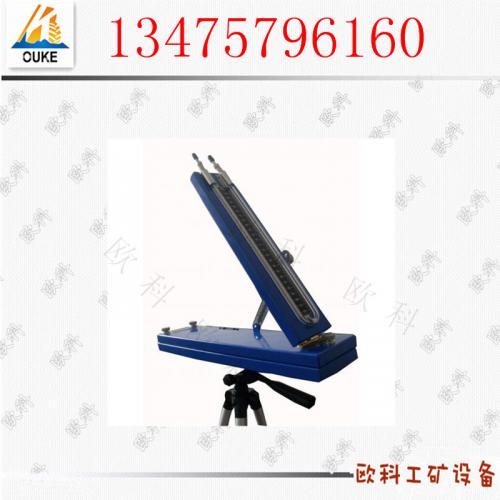

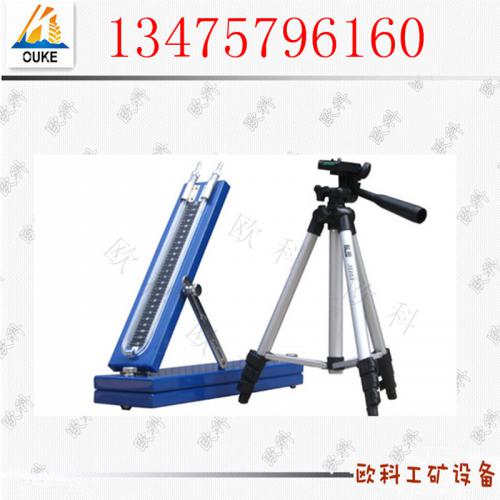

AFJ-150型U形倾斜式压差计（以下简称压差计）是一种便携式可调倾角的微压测量仪器。仪器配备小型三脚架可在野外或矿山井下使用，具有使用方便、测量准确、结构简单等特点。该仪器与皮托管配合使用，可对煤矿通风网路中的风速、风阻、流量进行测量 ，也可用于风表校验工作。

CQY-150型U形倾斜式压差计参数：

• 测量范围：0～150mmH2O水柱
• 精度等级：4级
• 工作温度：5～40℃
• 倾斜系数：0.1、0.2、0.5、0.7
• 工作液体：酒精；其标称比重为0.810g/m3
• 外形尺寸：长x宽x高(mm)不超过440x130x75
• 仪器重量：2.2kg
• 三脚架重量：0.7kg电话：13475796160

CQY-150型U形倾斜式压差计使用方法：

1.将压差计通过底板的螺母与三脚架连接紧固，通过调整三脚架支脚或支柱调整测量调试。

2.脱掉玻璃测量管两端堵头，用酒精冲洗玻璃测量管。

3.连接玻璃测量管一端与被测量物之间的胶管，接口处不得漏气。

4．根据水准器指示调整压差计水平 。调水平时，先用三脚架上的水平调节装置进行粗调，然后再调节平板上的微调螺钉进行细调，直至水准器水泡调节到中心位置。

5.用滴管给玻璃测量管缓慢注入酒精（为便于观察，可给介质填加少许红墨水）至标度尺零线。

6.根据所测量压差大小，调整倾斜支板选择适合的倾角系数。

7.测量读数时，要等介质液面稳定后，视线与U形玻璃测量管中心垂直，取液面凹面所对应的刻度值（应注意玻璃测量管内介质不得流入胶管内，以免因管道堵塞造成误差）。

8．当使用的工作介质标称比重为0.810g/cm³的酒精时，读数乘以倾斜

系数即为真值。

例1：压差计读数为100mm,倾斜系数0.5，则实际压差值H为：H= L×A=100×0.5=50（毫米水柱）=490帕

9.当使用的工作介质不是酒精时，应按下列公式修正

      P= P1.ρ/ρ酒

式中：

P：实际压差值（毫米水柱）

P1：读数压差值（毫米水柱）

ρ：工作介质比重。g/cm ³

ρ酒：酒精标称比重。0.810g/cm ³

10.使用后，堵上玻璃测量两端堵头，放平托板，取下连接胶管，拆掉三脚架，将压差计平稳放置到仪器保护盒中。
