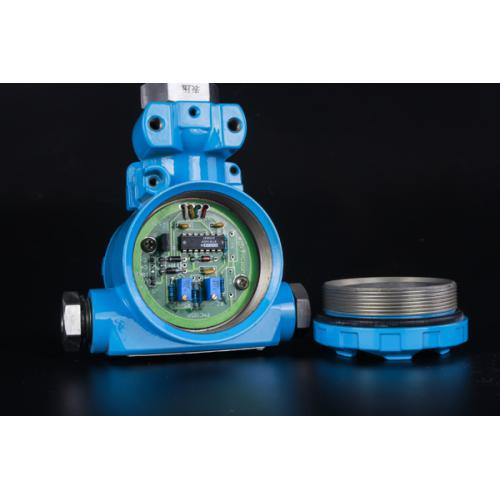

AM693系列压力变送器由压力传感器和信号转换电路、壳体及过程连接件组成。压力传感器由灌充液实现压敏元件和SS316不锈钢膜片之间的压力传递。敏感元件的微小位移改变传感器的输出，通过转换电路转换成4～20mA或1～5V标准信号。为了适应中小企业的旧信号标准体制，本产品增加了0～10mA电流输出。

AM693系列压力变送器的独特之处在于：

◆ 采用全不锈钢结构的激光温补硅传感膜片；

◆ 采用***工业级的高可靠变送模块；

◆ 采用创新的奥脉络制造工艺。

此三项***技术的结合使该系列产品达到了模拟式压力变送器的***新准。

主要特点

    AM693系列压力变送器采用高精度、高稳定性、隔离式固态绝压/压力传感器组件，通过精密温度补偿，并采用全焊接结构组装而成。压力接口和外壳均为不锈钢，具有很好的抗腐蚀性和长期稳定性，并且体积小，外形美观，可广泛应用于过程控制系统、航空、航天、液压系统、汽车、制冷、医疗设备等领域。

    AM693－Ⅰ压力变送器是AM693系列产品的标准型式,采用精铸铝外壳，结构精巧美观，性能优越。

    AM693-Ⅲ系列压力变送器是AM693系列标准产品的变型产品，结构上采用侧面接线室，并且具有现场显示可供选择。

技术指标

◆ 使用温度：-20～70℃

◆ 贮藏温度：-40～125℃

◆ 相对湿度：<95%RH

◆ 工作电压：12～36V.DC

◆ 输出信号：4～20mA.DC，HART通讯，也可选择其它输出信号

◆ 量 程：-0.1～70MPa(详见选型表)

◆ 零 点：在量程的30%内连续可调

◆ 过 压：量程≤34KPa时为138KPa,其它为3～10倍量程

◆ 灌充液体积：约0.2cm3

◆ 过程连接件：SS316不锈钢

◆ 膜 片：SS316不锈钢

◆ 壳体材料：无铜铝合金压铸件

◆ 颜 色：银灰色、驼灰色、蓝色

◆ 安装型式：螺纹或法兰安装

◆ 重 量：约0.8kg(法兰结构除外)

◆ 综合精度：0.2%F.S；0.5%F.S

◆ 环境温度影响：0.001%F.S/℃

◆ 介质温度影响：0.015%F.S/℃

◆ 长期稳定性：每年优于0.2%

◆ 电源影响：0.0015%F.S/V

◆ 防爆等级：ExibⅡCT4

◆ 防护等级：IP65
