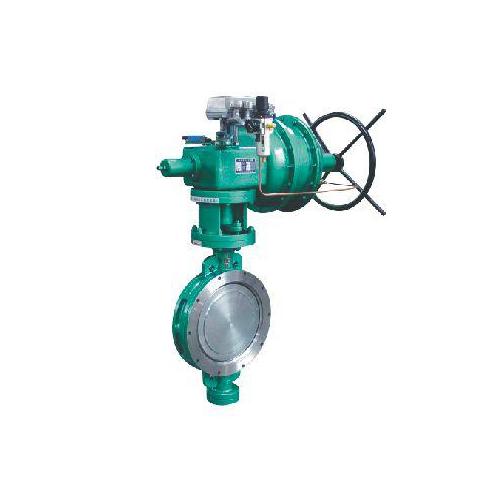

美标硬密封蝶阀
用途及特点
本美标系列蝶阀有多种连接方式，主要有对夹式、法兰式、焊接式、凸耳式(阀体周边带螺孔)，该系列蝶阀采用三维偏心结构，阀座与阀板几乎无磨擦，具有越关越紧的密封功能，无论在低温、高温或高压情况下均有优良的密封性能。广泛应用于食品、医药、石油、化工、轻、纺、冶金、矿山、能源等领域及城建、环保、给排水等管路作启闭或调节介质流量之用。
采用标准 :
连接尺寸： ANSI B16.5a-92 MSS SP-44-91 API609-83
结构长度： ANsI B16.10-86 API 609-91 MSS SP-68-97
压力试验： APl 598-94 MSS SP一44-91 APl609-83
主要性能参数
|
公称通径 |
NPS(in) |
2″～48″ |
|||
|
公称压力 |
PN(Lb) |
150 |
300 |
600 |
|
|
试验压力 Ps(MPa) |
强度试验 |
225 |
450 |
900 |
|
|
密封试验 |
165 |
330 |
660 |
||
|
气密封试验 |
O.5～O.7MPa |
||||
|
适用介质 |
水、油品、蒸汽、煤气、酸、碱等 |
||||
|
适用温度 |
—． 40℃-3.570℃ |
||||
主要零部件材料
|
名称 |
材料 |
|
阀体 |
WCB、304、316、CF8M |
|
阀板 |
WCB、304、316、316SS、CF8M |
|
阀杆 |
420、316SS、316L、304 |
|
密封圈 |
304、316、PTFE |
|
填料 |
柔性石墨、 PTFE |
|
传动方式 |
手动、蜗轮传动、电动、气动、液动 |
