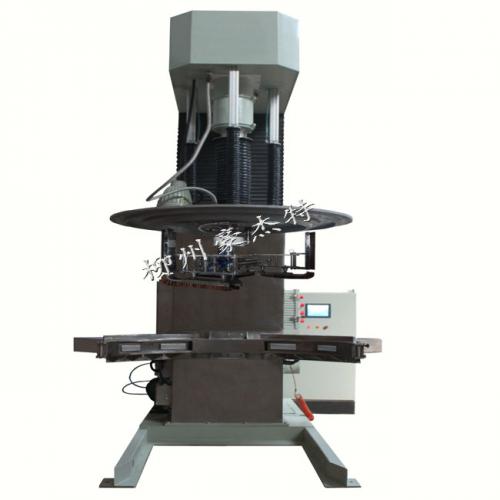

[新品] 洗罐机-600/2000L(HXTJ-600/2000L)

供应商参考报价：面议

联系人：	王慧
所在城市：	广西省柳州市
详细地址：	柳州市九头山路6-1号

为获得更好的服务，请在联系时说明是在搅拌设备网（中工）看到的产品信息。

联系我们

更多产品

进入商铺

详细信息

品名：洗罐机

规格型号：HXTJ-600/2000L

一、积、行程、重量和外形尺寸等：

容积	500～2000L	搅拌桶规格	直径×高=Ø1400×1300
升降行程	约1600mm	净重	4430KG
外形尺寸	长×宽×高=3675×2485 ×2924	毛重	KG

二、输入功率、输出转速、电器部分和其它：

项目内容	规格参数	品牌	数量（台）	备注
清洗电机	11KW-4P（380V/50Hz）	ABB电机	1	防爆IP65
斜齿轮减速机	GRF87-11kw-4P-17.15	SEW或住友	1	Fa=1.10
转速	0~85 RPM	--------	----------
变频器	11KW（380V/50Hz）	三菱或安川	1
油泵电机	4KW-4P（380V/50Hz）	ABB电机	1	防爆
升降油缸	Ø200/180-1600FB	豪杰特专用设备	1
升降高度	1550mm	----------	----------
桶盖气缸	DNC-50-700-PPV	FESTO（费斯托）	3
清洗气缸	DSNU-40-200-P-V	FESTO（费斯托）	3
锁紧气缸	DNC-100-320-PPV	FESTO（费斯托）	2
PLC和触摸屏		三菱	1	选配

三、控制方案：

1、控制设备：电机11KW-4P一台、斜齿轮减速机GRF87-11KW-17.15一台、变频器11KW一台（目的：控制其以所需转速驱动本机动力部件和清洗部件进行清洗）。

2、清洗控制A（清洗刷开/合）：气缸DSNU-40-200-P-A三件（目的：通过一个电磁阀控制三个气缸伸缩，驱动清洗刷的开合动作）。

3、清洗控制B（在横梁升/降过程，桶盖降/升）：气缸DNC-50-700-PPV三件、柱塞式后法兰油缸Ø200/180-1600FB一个、液压油站一套（目的：通过一个电磁阀控制三个桶盖气缸带动桶盖升降，进行密封，同时控制液压站来升降油缸以驱动清洗刷升降来清洗整个桶壁（关键保证气缸与油缸步调一致，升降油缸时桶盖依然紧闭；在往复清洗模式中，需要PLC可编程控制器程序来实现“定时/自动往复清洗”）。

4、桶定位控制：锁紧气缸DNC-100-320-PPV两件（目的：通过一个电磁阀控制两个气缸夹紧桶进行定位）。

5、清洗液回收及过滤控制：气动隔膜泵两台；过滤箱（内含各种需求的过滤网）一个（目的：对抽回来的清洗液中夹杂的废料进行过滤）。
