品名：多功能搅拌机-60L

规格型号：DGZH-60L(2.2kw2P-2.2kw4P)

一、混合原理：带刮壁/刮底之锚式搅拌浆作上翻和刮壁/刮底运动，推动物料上下/左右循环运动；物料在高速自转的分散剪切和乳化均质作用下，确保物料充分搅拌/分散混合，无死角（区）。

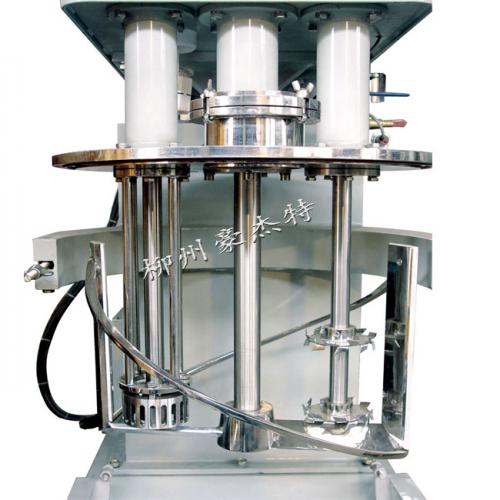

二、基本结构：液压升降横梁悬臂式，单直接测料温模式，两组高速(锯齿式分散盘+乳化盘) 和一组低速搅拌。

三、桶体(搅拌桶)：Dia 500mm×450mm；设计容积88L、有效容积60L，内胆材质为SUS304，内胆壁车削加工后镜面抛光，保证良好的圆度；搅拌桶上法兰平面与上桶体通过密封圈进行密封；桶底带G1-1/2”(DN38)出料阀1个，底部装4个滚轮，提拉手一个。

四、上桶体（釜盖）：材料SUS304；一个Φ100粉体/液体加料斗，可迅速开关、射灯1只、带2个小视窗（一个射灯口和一个观察孔），真空压力表一个，及其他必要的接管（真空/放空/备用）。

五、公转/搅拌电机及变频器、减速机：2.2Kw/4P，带与电机匹配的2.2KW变频调速器，配套斜齿轮减速机R107，减速比约BL2, 减速比约I=23，速度：0~65 rpm，可调。

六、分散电机：2.2Kw/2P，带与电机匹配的2.2KW变频器，速度：0~3000rpm，可调。

七、升降（搅拌桶）：柱塞式油缸配双导向杆，定位装置，定位安全可靠；配液压油站一台，配套0.75Kw/4P电机一台，不漏油，躁音低，升降高度：≤560。

八、真空系统：带真空缓冲罐和开关，用户自备真空泵2X-4，0.55kw/4P电机，搅拌分散过程可在真空状态下进行；真空度：≤-0.098Mpa。

九、定位系统：带定位调节装置和锁紧装置，可准确定位搅拌桶和上桶体，并防止旋转，上桶体下法兰的定位止口与搅拌桶精确配合，保证搅拌桶位置合理，定位准确无误。

十、配电系统：设备运行中的真空装置，变频调速，温显（控），射灯，升降，运转急停等功能显示及操作均在配电柜上进行；备注：分散具有定时功能（备选，建议用户采用，常规设计不含此项）。

十一、安全操作：依靠变频器和限位行程开关，通过特殊设计的控制路线，保证桶体升到规定位置后自动停止；在桶体上升过程中，设备搅拌/分散部分不能启动运行；同样地，机器运转混合料时，不能使桶体下降，不能打开搅拌桶；利用接近开关等电路设计，保证真空状态下，搅拌桶不能下降；特殊的真空缓冲罐设计，可有效防止真空泵油回流到搅拌桶的现象；导向杆上设置防油缸自动下降插销。
