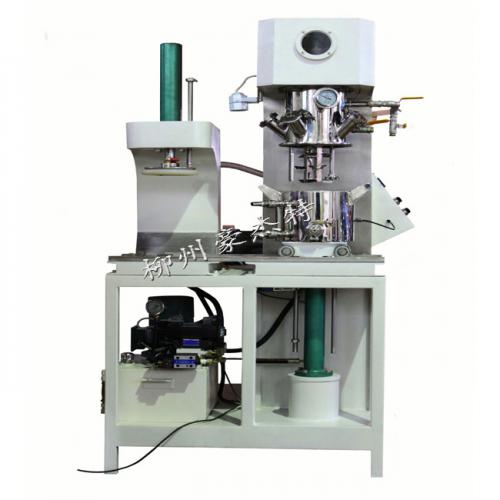

品名：行星分散乳化真空搅拌机
规格型号：XFZH -05L（2.2kw/高速-1.1kw/4P）
一、混合原理：低速搅拌浆和安装于高速分散轴上的锯齿状分散盘既作自转，又作公转；同时结合搅拌浆的低间隙设计，低速搅拌桨使物料产生强烈的捏合干涉运动和和上下/左右循环运动；高速分散盘则强烈剪切打散物料；从而***终确保物料得到充分分散及均匀掺和（混合）。

三、桶体(搅拌桶)：Dia 240mm×180mm；设计容积08L、有效容积05L，内胆材质：SUS304；内胆壁车削加工后镜面抛光，保证良好的圆度；搅拌桶上法兰平面与上桶体通过密封圈进行密封；桶底不带出料阀，提拉手一个；进出水接口为G1"，夹套可通冷水或热水对加工料进行冷却或加热，测温探头位于靠近桶底之桶壁上，直接与物料接触。

四、上桶体（釜盖）：材料SUS304；一个Φ40粉体/液体加料斗，可迅速开关、射灯1只、带2个小视窗（一个射灯口和一个观察孔），真空压力表一个，及其他必要的接管（真空/放空/备用）。

五、公转/搅拌电机及变频器、减速机：1.1Kw/4P，带与电机匹配的1.5Kw变频调速器，配套斜齿轮减速机BL1，减速比约I=29，使用系数Fa=1.0，速度：0~50rpm，可调。

六、分散电机：2.2Kw/高速，带与电机匹配的2.2KW变频器，速度：0~6000rpm，可调。

七、升降（搅拌桶）：活塞式油缸Φ63/D40×S270，配双导向杆，定位装置安全可靠；液压油泵站一套，配套0.37Kw/4P电机一台，不漏油、躁音低，升降高度：≤270。

八、真空系统：带真空缓冲罐和开关，用户自备真空泵2X-2，搅拌分散过程可在真空状态下进行；真空度：≤-0.098Mpa。

九、定位系统：带定位调节装置和锁紧装置，可准确定位搅拌桶和上桶体，并防止旋转，上桶体下法兰的定位止口与搅拌桶精确配合，保证搅拌桶位置合理，定位准确无误。

十、配电系统：设备运行中的真空装置，变频调速，温显（控），射灯，升降，运转急停等功能显示及操作均在配电柜上进行；备注：分散具有定时功能（备选，建议用户采用，但常规手动操作(即不带PLC和触摸屏)不含此项）。

十一、安全操作：依靠变频器和限位行程开关，通过特殊设计的控制路线，保证搅拌桶体升到规定位置后自动停止；在搅拌桶体上升/下降过程中，搅拌分散部分不能启动运行；同样的，机器运转混合料时，不能使搅拌桶下降，不能打开搅拌桶；利用接近开关等电路设计，保证真空状态下，搅拌桶不能下降；特殊的真空缓冲罐设计，可有效防止真空泵油回流到搅拌桶的现象，釜盖和搅拌桶上设置门栓式卡扣，防止油缸自动下降。
