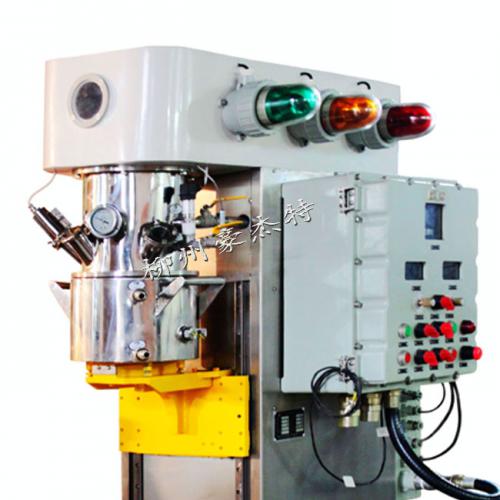

品名：行星分散真空搅拌机/直线导轨式

规格型号：XFZH--05L（2.2kw/高速-1.1kw/4P）

一、混合原理：低速搅拌浆和安装于高速分散轴上的锯齿状分散盘既作自转，又作公转；同时结合搅拌浆的低间隙设计，低速搅拌桨使物料产生强烈的捏合干涉运动和和上下/左右循环运动；高速分散盘则强烈剪切打散物料；从而***终确保物料得到充分分散及均匀掺和（混合）。

二、基本结构：直线导轨升桶悬臂式上桶体（釜盖）安装固定在机架横梁上，整体结实，刚性高；单直接测料温模式，单分散轴+双搅拌轴+带刮壁。

三、桶体(搅拌桶)：Dia 240mm×180mm；设计容积8L、有效容积05L，内胆材质：SUS304；内胆壁车削加工后镜面抛光，保证良好的圆度；搅拌桶上法兰平面与上桶体通过密封圈进行密封；桶底不带出料阀，提拉手一个；桶底不带出料阀；测温探头位于靠近桶底之桶壁上，直接与物料接触；进出水接口为G3/8"，配好快开式活接头；夹套可通冷水或热水对加工料进行冷却或加热。

四、上桶体（釜盖）：材料SUS304；一个Φ40粉体/液体加料斗，可迅速开关、射灯1只、带2个小视窗（一个射灯口和一个观察孔），真空压力表一个，及其他必要的接管（真空/放空/备用）。

五、公转/搅拌电机及变频器、减速机：1.1Kw/4P，带与电机匹配的0.75Kw变频调速器，配套斜齿轮减速机BL1，减速比约I=29，使用系数Fa=1.0，速度：0~50rpm可调。

六、分散电机：2.2Kw/2P，带与电机匹配的2.2KW变频器，速度：0~6000rpm可调。

八、真空系统：带真空缓冲罐和开关，真空泵型号2X-2，搅拌分散过程可在真空状态下进行；真空度：≤-0.098Mpa。

十、配电系统：设备运行中的真空装置、变频调速、温显（控）、射灯、升降、运转急停等功能显示及操作均在配电柜上进行；备注：分散具有定时功能（备选，建议用户采用，但常规手动操作(即不带PLC和触摸屏)不含此项）。
